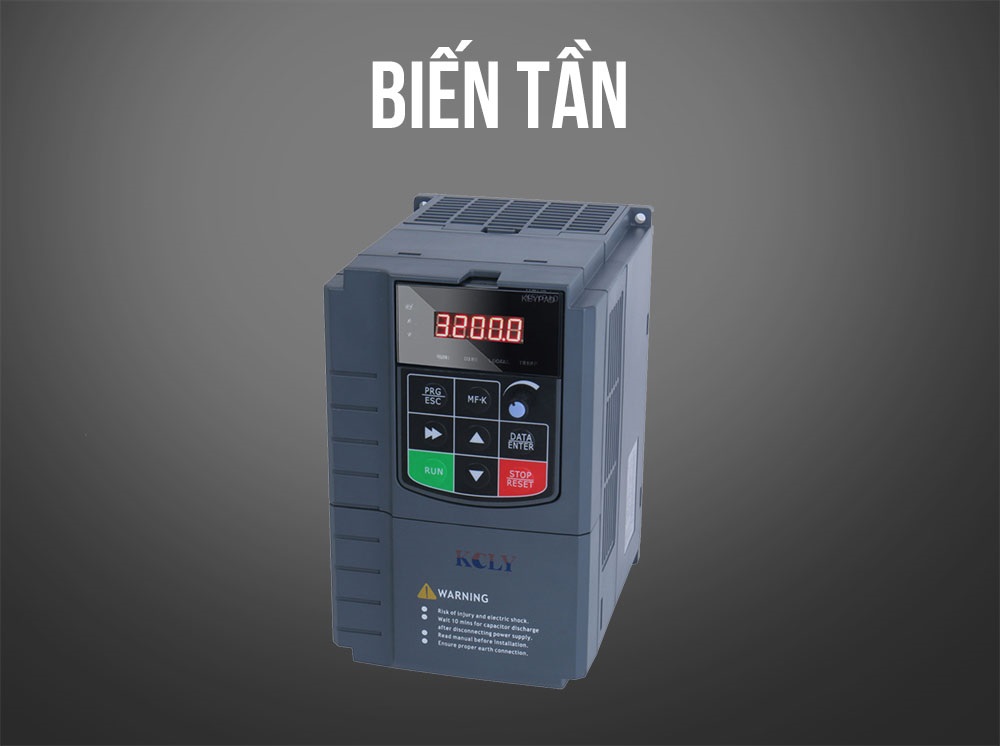

Biến tần là gì? Đặc điểm, công dụng và các loại biến tần hiện nay

Biến tần (Inverter) là một thiết bị điện tử có chức năng biến đổi dòng điện xoay chiều từ tần số cố định thành dòng điện xoay chiều có tần số thay đổi. Điều này giúp điều chỉnh tốc độ động cơ mà không cần thay đổi điện áp đầu vào, mang lại nhiều lợi ích như tiết kiệm năng lượng, giảm hao mòn cơ khí và nâng cao hiệu suất hoạt động.

Biến tần được sử dụng rộng rãi trong công nghiệp, nông nghiệp và dân dụng, đặc biệt trong các hệ thống truyền động điện như băng tải, quạt, máy bơm, máy nén khí, điều hòa không khí...

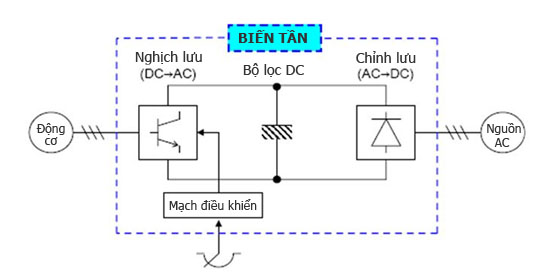

Cấu tạo của biến tần

Một bộ biến tần thường bao gồm các thành phần chính sau:

Bộ chỉnh lưu (Rectifier)

Bộ chỉnh lưu có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Có hai loại bộ chỉnh lưu chính:

• Chỉnh lưu không điều khiển: Sử dụng diode để chỉnh lưu dòng điện.
• Chỉnh lưu có điều khiển: Sử dụng thyristor (SCR) để điều chỉnh điện áp DC.

Bộ lọc DC (DC Link)

Bộ lọc DC giúp làm mịn điện áp một chiều đầu ra từ bộ chỉnh lưu, giảm nhiễu và dao động điện áp trước khi đưa vào bộ nghịch lưu.

Bộ nghịch lưu (Inverter)

Bộ nghịch lưu có nhiệm vụ chuyển đổi điện áp một chiều thành điện áp xoay chiều có tần số và điện áp có thể điều chỉnh được. Thông thường, bộ nghịch lưu sử dụng các linh kiện bán dẫn công suất như IGBT (Insulated Gate Bipolar Transistor) để điều khiển đóng cắt điện áp.

Mạch điều khiển

Mạch điều khiển là thành phần quan trọng giúp giám sát và điều chỉnh hoạt động của biến tần. Nó bao gồm:

• Bộ vi xử lý: Xử lý tín hiệu và điều khiển toàn bộ hoạt động của biến tần.
• Mạch điều chế xung (PWM - Pulse Width Modulation): Điều chỉnh dạng sóng điện áp ngõ ra phù hợp với yêu cầu điều khiển động cơ.
• Cảm biến phản hồi: Giúp giám sát tốc độ, điện áp, dòng điện để bảo vệ và tối ưu hóa hoạt động.

Nguyên lý hoạt động của biến tần

Biến tần hoạt động theo nguyên tắc biến đổi tần số điện áp đầu vào thành điện áp đầu ra có tần số phù hợp với nhu cầu điều khiển động cơ. Quá trình hoạt động bao gồm các bước:

• Chỉnh lưu AC thành DC: Dòng điện xoay chiều đầu vào được chuyển đổi thành dòng điện một chiều qua bộ chỉnh lưu.
• Lọc DC: Điện áp một chiều được làm mịn qua bộ lọc để giảm nhiễu và dao động.
• Biến đổi DC thành AC có tần số thay đổi: Bộ nghịch lưu sử dụng công nghệ điều chế xung (PWM) để tạo ra dòng điện xoay chiều với tần số điều chỉnh được, từ đó kiểm soát tốc độ động cơ.

Các loại biến tần hiện nay

Biến tần được phân loại dựa trên nhiều tiêu chí như phương thức điều khiển, ứng dụng hoặc công nghệ sử dụng.

Phân loại theo phương thức điều khiển

Biến tần điều khiển V/F (Voltage/Frequency Control)

• Điều khiển tỷ lệ giữa điện áp và tần số để duy trì từ thông ổn định trong động cơ.
• Thích hợp cho ứng dụng yêu cầu điều khiển tốc độ đơn giản như quạt, bơm.
• Biến tần điều khiển vector không cảm biến (Sensorless Vector Control - SVC)
• Điều khiển mô-men xoắn chính xác hơn so với V/F.
• Tăng khả năng đáp ứng khi tải thay đổi.
• Phù hợp với các ứng dụng có tải nặng như máy ép, máy nén khí.

Biến tần điều khiển vector có cảm biến (Vector Control with Encoder)

• Sử dụng cảm biến để theo dõi vị trí và tốc độ động cơ.
• Đáp ứng nhanh, chính xác cao, thích hợp cho các hệ thống cần điều khiển tốc độ động cơ chính xác như máy CNC, robot công nghiệp.

Phân loại theo ứng dụng

Biến tần dân dụng

• Dùng trong các thiết bị gia đình như điều hòa, máy giặt, tủ lạnh.
• Giúp tiết kiệm điện năng và tăng độ bền cho thiết bị.

Biến tần công nghiệp

• Ứng dụng trong các dây chuyền sản xuất, băng tải, máy nén khí, máy ép nhựa, hệ thống HVAC.
• Được thiết kế để chịu tải nặng và hoạt động ổn định trong môi trường khắc nghiệt.

Biến tần chuyên dụng cho bơm và quạt

• Thiết kế tối ưu cho hệ thống quạt và bơm với các chế độ tiết kiệm năng lượng.
• Tích hợp các chức năng bảo vệ như chống cạn nước, quá tải, quá nhiệt.

Phân loại theo công nghệ

Biến tần trung thế và hạ thế

• Biến tần hạ thế (Low Voltage Inverter): Dùng cho các hệ thống điện áp thấp (dưới 690V).
• Biến tần trung thế (Medium Voltage Inverter): Dùng cho hệ thống điện áp từ 1kV trở lên, thường ứng dụng trong ngành dầu khí, xi măng, thép.

Ứng dụng của biến tần

Biến tần được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Trong công nghiệp: Điều khiển động cơ máy bơm, quạt công nghiệp, băng tải, máy nén khí, máy ép nhựa...
• Trong dân dụng: Ứng dụng trong điều hòa không khí, máy giặt, tủ lạnh giúp giảm tiêu hao điện năng.
• Trong nông nghiệp: Sử dụng trong hệ thống tưới tiêu tự động, điều khiển máy bơm nước.
• Trong giao thông: Được ứng dụng trong hệ thống thang máy, tàu điện, xe điện.

Biến tần là một thiết bị quan trọng trong điều khiển động cơ điện, giúp tiết kiệm năng lượng, nâng cao hiệu suất và bảo vệ hệ thống điện. Với sự phát triển của công nghệ, biến tần ngày càng trở nên phổ biến và có nhiều ứng dụng rộng rãi trong cuộc sống. Việc lựa chọn loại biến tần phù hợp sẽ giúp tối ưu hóa hoạt động của thiết bị và mang lại hiệu quả kinh tế cao.
